INFORMAÇÕES DE INTERESSE - Outros Órgãos

PORTARIA Nº 1894, DE 9 DE DEZEMBRO DE 2013
Publicada no DOU de 11/12/2013


O MINISTRO DE ESTADO DO TRABALHO E EMPREGO, no uso das atribuições que lhe conferem o inciso II do parágrafo único do art. 87 da Constituição Federal e os arts. 155 e 200 da Consolidação das Leis do Trabalho - CLT, aprovada pelo Decreto nº 5.452, de 1º de maio de 1943, resolve:

Art. 1º A Norma Regulamentadora nº 22 (Segurança e Saúde Ocupacional da Mineração), aprovada pela Portaria MTb nº 3.214, de 8 de junho de 1978, passa a vigorar com as seguintes alterações:
.......................................

22.7.6.1 Quando o plano de lavra e a natureza das atividades realizadas ou o porte da mina não permitirem a observância do constante na alínea "b" deste item, a largura das vias de trânsito poderá ser de no mínimo uma vez e meia maior que a largura do maior veículo utilizado, devendo existir baias intercaladas para o estacionamento dos veículos e ser adotados procedimentos e sinalização adicionais para garantir o tráfego com segurança, previstos no Plano de Trânsito.
.......................................

22.7.8 As vias de circulação de veículos no empreendimento mineiro, não pavimentadas, devem ser umidificadas, de forma a minimizar a geração de poeira.
.......................................

22.10.2 Quando os meios de acesso aos locais de trabalho possuírem uma inclinação maior que vinte graus e menor que cinquenta graus com a horizontal deverá ser instalado um sistema de escadas fixadas de modo seguro, com as seguintes características:

a) possuir degraus e lances uniformes;

b) ter espelhos entre os degraus com altura entre dezoito e vinte centímetros;

c) possuir distância vertical entre planos ou lances no máximo de três metros e sessenta centímetros;

d) possuir guarda-corpo resistente e com uma altura entre noventa centímetros e um metro; e

e) ser o piso dotado de material antiderrapante.
.......................................

22.12.4.1 No caso de utilização de equipamentos de guindar de lança fixa, devem ser obedecidos os requisitos mínimos constantes no Anexo III desta NR.
.......................................

22.36.13 Uma vez instalada a CIPAMIN, o processamento de toda a documentação referente ao processo eleitoral, atas de eleição e de posse e o calendário anual deverão observar o previsto nos itens 5.14; 5.14.1 e 5.14.2 da Norma Regulamentadora nº 5.
.......................................

ANEXO III

Requisitos Mínimos para Utilização de Equipamentos de guindar de lança fixa Os requisitos a seguir são específicos para Equipamentos de guindar de lança fixa, aplicando-se, no que couber, ao de lança giratória.

1 - Projeto: o projeto dos equipamentos deve se elaborado por profissional legalmente habilitado, com a respectiva emissão de Anotação de Responsabilidade Técnica - ART.

2 - Material da lança: poderá ser de madeira tratada, aço ou outro material estrutural e dimensionada para os esforços atuantes, conforme as Normas da Associação Brasileira de Normas Técnicas - ABNT, e na ausência destas, as normas internacionais aplicáveis.

3 - Bases da Lança e dos Estaios: as bases da lança e dos estaios devem ser rígidas e garantir a estabilidade do equipamento e devem ser projetadas e executadas de forma compatível com a carga máxima e a natureza do solo do local. Os blocos devem ter um afloramento mínimo de 10 cm, de forma que a cava de assento da lança ou dos chumbadores não tenham contato com terra ou umidade.

4 - Fixação da lança: a extremidade inferior da lança deve ser fixada à base por meio de elementos mecânicos que garantam a estabilidade do equipamento. No caso de uso de bloco de rocha consistente ou de concreto como base da lança, deve-se fazer um entalhe no bloco para sua fixação. A extremidade inferior da lança deve ficar completamente apoiada no entalhe evitando-se esforços desiguais na seção de apoio.

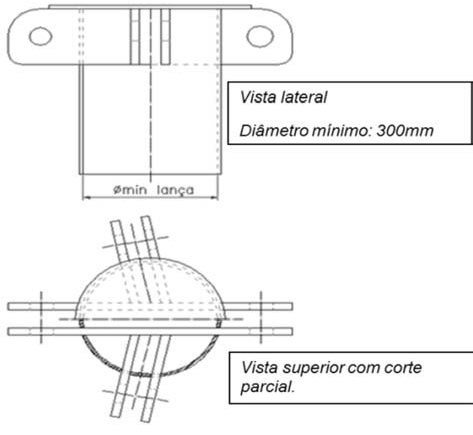

5 - Reforço metálico: no caso de utilização de lança de madeira, deve ser utilizada em sua extremidade superior, dispositivo de reforço metálico, a exemplo do constante no croqui anexo, dimensionado com alças para fixação dos estaios, do moitão superior ou qualquer outro dispositivo de elevação.

6 - Fixação dos estaios nas bases: devem ser usados chumbadores dimensionados de acordo com as Normas da Associação Brasileira de Normas Técnicas - ABNT, e na ausência destas, as normas internacionais aplicáveis, cravados em rocha ou em base de concreto, para amarração dos laços dos cabos de aço.

7 - Dimensionamento dos cabos de aço e confecção dos laços: os cabos de aço devem ser dimensionados e os laços confeccionados de acordo com as Normas da Associação Brasileira de Normas Técnicas - ABNT, citadas no item 22.13.1 da NR-22 e na ausência destas, as normas internacionais aplicáveis.

8 - Acesso ao topo da lança: deve ser proporcionado meio seguro para acesso ao topo da lança.
No caso de utilização de escada devem ser obedecidos os requisitos do item 22.10 - Escadas desta NR-22.

9 - Aquisição de cabos de aço: os cabos de aço novos adquiridos devem ser certificados para a carga máxima de utilização prevista, conforme as Normas da Associação Brasileira de Normas Técnicas - ABNT, e na ausência destas, as normas internacionais aplicáveis. Caso sejam utilizados cabos de aço usados estes devem ser recertificados por organismo credenciado pelo Instituto Nacional de Metrologia, Normalização e Qualidade Industrial - INMETRO, ou ainda, por instituição certificadora internacional , levando-se em conta a carga máxima de utilização prevista.

10 - Lubrificação dos cabos de aço: os cabos de aço devem ser lubrificados com produto especifico, de acordo com as necessidades operacionais, conforme especificações do profissional legalmente habilitado e instruções do fabricante.

11 - Travamento de eixos e pinos: eixos e pinos usados na fixação de cabos, moitões, polias e da carga de içamento devem ser fixados por elementos travantes especificados no projeto construtivo.

12 - Fixação da roda de manobra ao pé da lança ("Catarina"): se utilizada, esta deve ser fixada por meio de elementos mecânicos projetados e dimensionados para garantir a segurança das operações.

13 - Inspeções nos cabos de aço: devem ser realizadas inspeções periódicas, por profissional capacitado, em intervalos definidos nas Normas da Associação Brasileira de Normas Técnicas - ABNT, e na ausência destas, as normas internacionais aplicáveis.

14 - Indicação da capacidade de carga: na lança deve ser instalada, em local de fácil visualização, placa com indicação de sua capacidade máxima, do fabricante e do responsável técnico e respectivo registro no Conselho Regional de Engenharia e Agrimensura - CREA.

15 - Registros: devem ser registrados em meio eletrônico, pasta ou livro, os dados das intervenções realizadas no equipamento como: laudos técnicos, inspeções periódicas, manutenções preventivas e corretivas, trocas de cabos de aço, nota fiscal de aquisição dos cabos de aço e cópia do respectivo certificado, lubrificação dos cabos, troca de peças, acidentes ocorridos e outros dados pertinentes ao equipamento. Nos registros de manutenção devem estar indicados os nomes dos executores. Os registros devem estar disponíveis aos órgãos fiscalizadores.

16 - Operação de arraste: o equipamento não pode ser utilizado em operações de arraste de blocos.

17 - Montagem e realocação: a montagem e a realocação do equipamento devem ser supervisionadas e atestadas por profissional legalmente habilitado, com a respectiva emissão de Anotação de Responsabilidade Técnica - ART.


Art. 2º Esta Portaria entra em vigor na data de sua publicação.


MANOEL DIAS


Coordenadoria de Gestão Normativa e Jurisprudencial
Última atualização em 11/12/2013
